如何更好地优化多核 AI 芯片

在人工智能和机器学习应用数据处理的强劲需求下，大规模并行计算迅速兴起，导致芯片复杂性呈现爆炸式增长。这种复杂性体现在 Cerebras 晶圆级引擎（如下图）等设计中，该设计是一种平铺多核、多晶片设计，将晶体管数量增加至数万亿个，拥有近百万个计算内核。

人工智能 （AI） SoC 的市场持续增长，竞争也日趋激烈。半导体公司根据性能、成本和灵活性，来找到自己的定位，并不断自我优化，从而导致了新型多核架构的爆发式增长。系统架构师正在尝试不同的方法，希望可以将这种复杂性转化为竞争优势。

在所有复杂性来源中，有一个在多核 AI SoC 中非常重要的来源：即当有多个线程在共享数据上并行运行时，会出现功能错误和性能降低问题。过去，设计人员可以使用经典的 CPU 运行控制来调试问题，但这种方法对多核架构并无效果。导致软件问题的根本原因错综复杂，包括往返时延、内核数量、控制和数据并行、多层层次结构和互相依赖的进程，设计人员从中找出真正根源的机会渺茫。

另外，设计人员还需要考虑软硬件协同优化，这需要大量的功能分析。为了在 SoC 上部署 AI 应用，设计人员必须编译源代码，以充分利用多核架构。这通常需要充分了解 SoC 架构的定制工具链。这个过程包括一个硬件和软件优化及测试周期，从 SOC 仿真开始，一直贯穿至第一次投片和后续器件迭代，如下图所示。

通过这一功能分析周期，团队能够了解以下内容：

数据共享的效率；

• 片上网络 (NoC) 是否超载或不平衡；
• 如何在不影响代码执行的情况下评估应用性能；
• 如何优化内存控制器配置文件以提升数据处理能力；
• 如何关联整个 SoC 中的事件；

要做到这一点，我们需要一种全新的方法来优化 AI SoC 及其上面运行的软件。要将高质量的 AI SoC 及时推向市场并在完成部署后保持性能，必须要进行系统范围的功能分析。系统范围功能分析的部分功能包括：

• 深入洞察子系统或组件 ；
• 对整个系统从启动开始的准确、连贯的全景图；
• 事物感知（Transaction-aware） 的互连监控和统计信息；
• 传统的处理器运行控制和追踪；
• 支持所有常见的指令集和互连协议；
• 提供选择或更改重要子系统的灵活性；
• 用于产生数据可见性的灵活强大的工具；

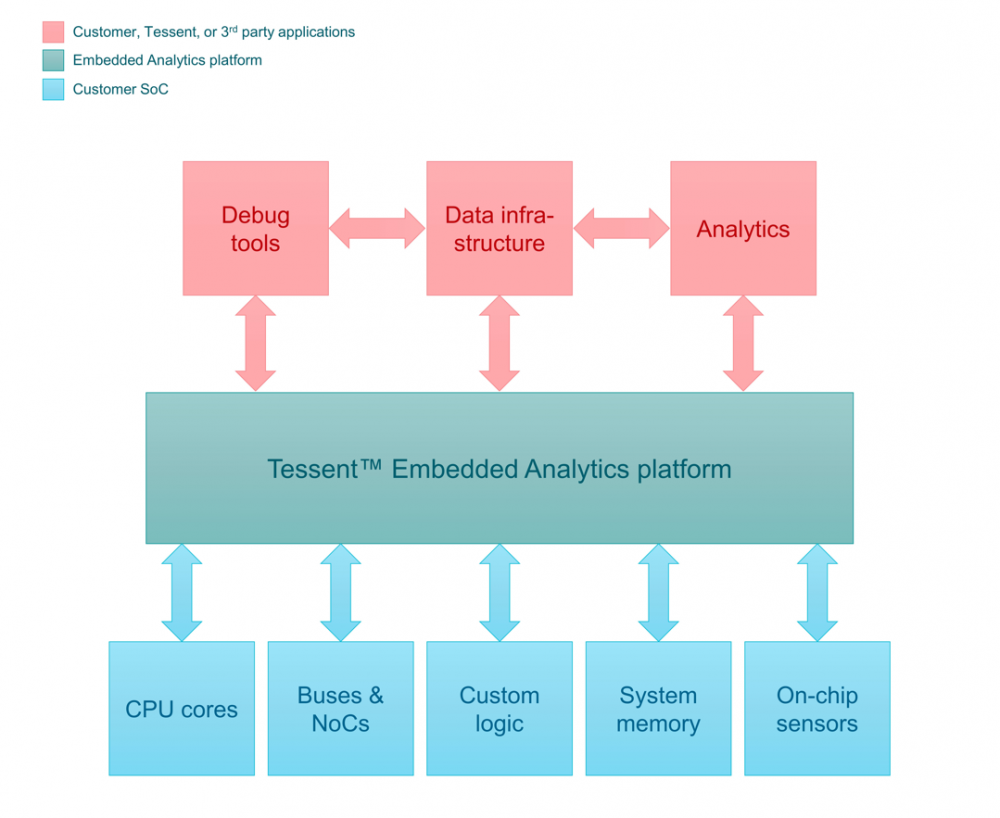

用于监控和分析 IP 的片上基础架构和软件提供了所有这些功能，覆盖范围可从仿真到部署。下图即显示了 SoC 功能监控和分析的典型架构。

接下来的图中展示的示例是一个多核芯片配备片上网络 (NoC) 监视器，可跟踪所有 NoC 事务到循环缓冲器。由于 NoC 监视器具有事务感知功能，可将其配置为检测特定总线条件，例如导致事务持续时间超过特定阈值（按周期数计算）的死锁。当超过阈值时，NoC 监视器可以输出死锁事务以及之前事务的详细信息，以便对问题进行诊断。

同一个 NoC 监视器也可配置为在检测到相同死锁条件时——例如通过跟踪硬件加速器行为的状态监视器模块——使用嵌入式分析消息基础设施的交叉触发功能，在系统中的其他位置触发跟踪。

了解实施有效的系统验证和优化环境时涉及的问题，是成功交付多核 SoC 的关键，与该领域内的专业供应商合作可实现事半功倍的效果。
