[TRK-KEA128]KEA系列CAN通讯(16/1/15更新接收)

花溪村长

终于有时间更新KEA系列的东西了！这次进行CAN的发送！只发送标准帧！CAN的入门资料可以参考瑞萨的CAN入门手册和参考手册，个人感觉瑞萨这个写的比较不错！CAN入门书

程序说明一下：
CAN的初始化

1. CAN_InitTypeDef CANInt;

2.         CANInt.PIN = CAN_TX_PC7_RX_PC6 ; //选择引脚

3.         CANInt.Baudrate = Baud_500K; //81.25%采样点

4.         CANInt.Filter = CLOSE;     //关闭滤波器

5.     CAN_Init(&CANInt);

复制代码

PIN脚可选：
CAN_TX_PC7_RX_PC6
CAN_TX_PE7_RX_PH2
波特率
Baud_125K,    //采样点81.25%
Baud_250K,   //采样点81.25%
Baud_500K,    //采样点75%
Baud_1000K,        //采样点75%
可选四种

发送

1. //填充数据

复制代码

1. CANMsg Msg;

2.         int i ;

3.   Msg.ID = 0x181;

4.   Msg.RTR = 0 ;

5.   Msg.Len = 8;

6.   for(i = 0 ; i<Msg.Len ; i++)

7.   {

8.     Msg.data[i] = i;

9.   }

10.   Msg.prty = 0 ;

复制代码

1. CAN_SendMsg(&Msg);

复制代码

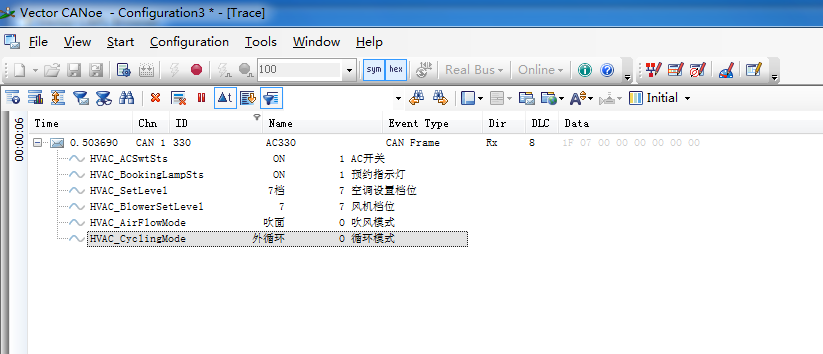

CANoe接收：

自己用C#开发的软件接受：


Keil工程:
TRK-KEAZ128_FX1.rar (181.84 KB, 下载次数: 885)

2016-1-12 11:23 上传

点击文件名下载附件
最后附上OSEK CAN网络管理
OSEK CAN网络管理

-------------------------------------------------------------------------------
-------------------------------------------------------------------------------
更新接收函数：楼主接收使用中断接收，接收到报文后且报文ID为0x7A8时翻转PTC1口并且发送0x330的报文,接收函数中只允许接收标准帧，数据帧,接收长度只能为8，这样做是根据协议来的，后面好做网络管理,所以接收结构体中只包含 ID和Date
接收中断：

1. /**

2.   * @brief  This function handles CAN_RX exception.

3.   * @param  None

4.   * @retval None

5.   */

6. void MSCAN_RX_IRQHandler()

7. {

8.          CANMsg msg;

9.    CANMsg Send_Msg;

10.          memset(Send_Msg.data,0,8);

11.          u8 flag  = 0;

12.          flag =  MSCANGetMsg(&msg);

13.          if(flag)

14.          {

15.                  if(msg.ID == 0x7A8)

16.                  {

17.                          Send_Msg.ID = 0x330;

18.        Send_Msg.RTR = 0 ;

19.        Send_Msg.Len = 8;

20.                          Send_Msg.prty = 0 ;

21.                          Send_Msg.data[0] = 0xFF;

22.                          Send_Msg.data[7] = 0xFF;

23.                          CAN_SendMsg(&Send_Msg);

24.                          GPIO_ToggleBit(PTC,GPIO_Pin_1);

25.                  }

26.

27.          }

28. }

复制代码

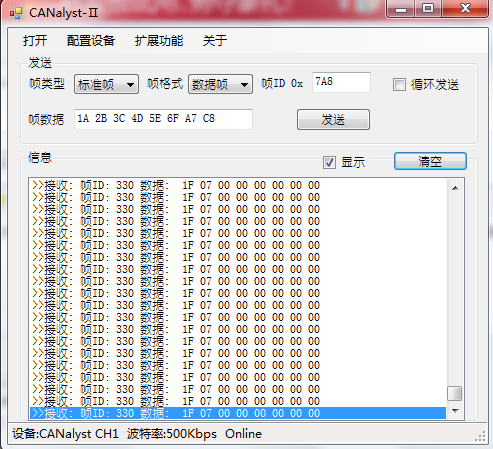

接上CANalyst结果如下：


工程：
TRK-KEAZ128_FX1.rar (185.47 KB, 下载次数: 636)

2016-1-15 14:11 上传

点击文件名下载附件
