简介

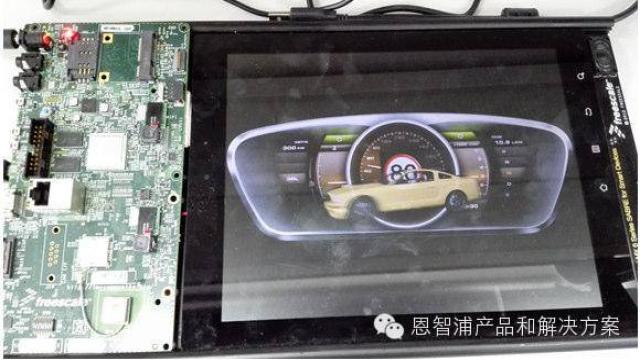

虚拟仪表盘是基于IMXCOMMUNITY发布的Linux快速启动demo。开机时间约为1.2秒。此demo采用L3.0.101_4.1.1 BSP版本在i.MX6Q SDP电路板上进行。

结构

演示设置：
要设置demo，应获取i.MX6Q SDP电路板和带有MFGtool Mfgtools-Rel-4.1.0_130816_MX6Q_UPDATER-fastbootL3.0.101-20150121.zip的eMMC。

按照以下步骤编程eMMC：
      1．SDP电路板启动配置SW6切换为01000010，无SD卡插入卡槽。重启电路板进入串行下载模式。
      2. 获取与PC连接的USB-OTG端口，在上述的MFGTool目录中运行MfgTool2.exe，以编程eMMC。
      3. 电路板启动开关SW6切换至11010110。重启电路板将启动虚拟仪表盘demo。

图片构建：

Mfgtools-Rel-4.1.0_130816_MX6Q_UPDATER-fastbootL3.0.101-20150121.zip中有预置图像，i.MX6Q SDP电路板中的验证工作顺利完成，则可以演示。

如果需要重建这些图片，请按照下列步骤操作：

1. u-boot和内核构建
如需Linux版本L3.0.101_4.1.1 的补丁，请参考fastboot_L3.0.101_4.1.1_patches请按照readme文件构建uboot和内核。
配置LTIB时，请选择面向i.MX6Q SDP的最小配置rootfs，并在数据包列表中选择以下内容：
gpu-viv-bin-mx6q
libjpeg
libpng

2. openGL应用构建
请在以下目录中获得openGL应用源代码，并按照指令构建3个应用程序： gpu2Ddraw、vgapp和gift。
openGL_demo_source
请注意，执行应用程序之前，应当认真审查每个应用源代码目录的Makefile或Makerules文件中的rootfs dir和toolchain dir定义，并在必要时对其进行调整。

3. rootfs
u-boot和内核构建过程中，ltib构建系统已经创建了rootfs目录。一些libs/includes已经复制当构建openGL应用。
请复制3个应用程序（gpu2Ddraw、vgapp和gift）至rootfs/root/目录。并复制rootfs/GIFT/resource/至rootfs/root/。
此外，请复制shell脚本fv至rootfs/root/目录，并添加以下行启动rootfs/ect/inittab。
