本文档介绍了如何将基本的NFC（近距离无线通信）库集成到KSDK项目并通过简单的演示项目说明其使用方法。

集成NFC控制器库
这些说明基于KSDK项目中常出现的文件。如果项目具有自定义源文件结构，请仅添加相应的参考代码。

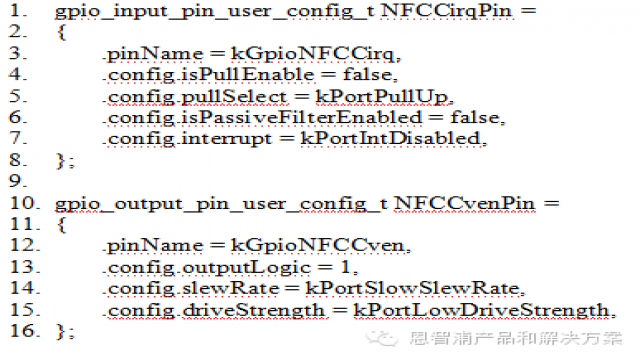

1- 打开文件gpio_pins.c并添加2个引脚配置：1输入引脚称为NFCCirqPin，1输出引脚称为NFCCvenPin：

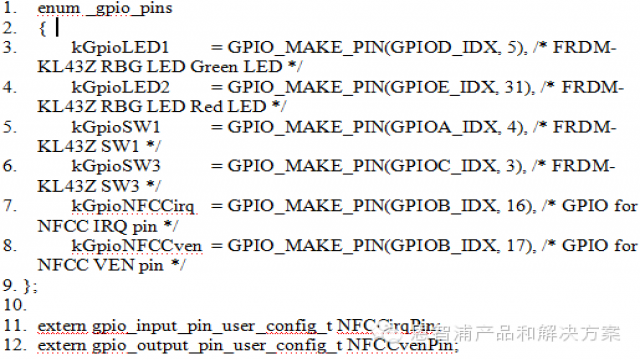

2- 在文件gpio_pins.h中，为GPIO枚举添加2个额外的元素。此外，请为上一步定义的2个引脚添加extern声明。

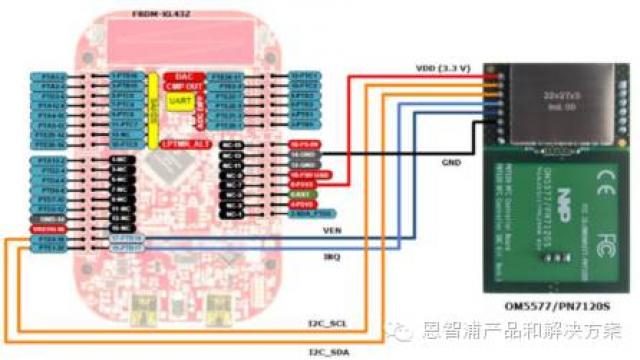

注意：在本示例中，选定的引脚为PTB16（作为IRQ）和PTB17（作为VEN）。引脚数取决于从Kinetis MCU到NFC控制器板的布线。

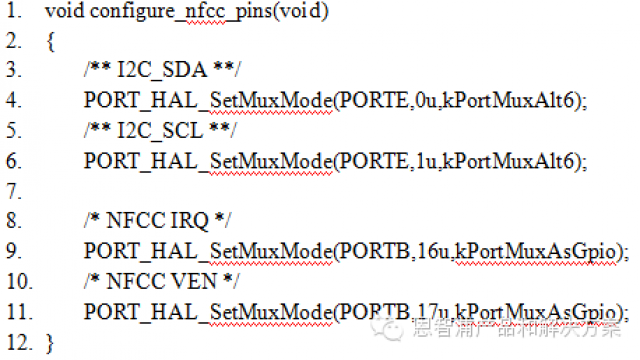

3- 在文件pin_mux.c中，定义一个函数以配置所需GPIO和I2C引脚的MUX设置，以便连接NFC控制器。

注意：配置的引脚数必须与从Kinetis MCU到NFC控制器板的布线对应。在本实例中，PTB16/PTB17被设置为GPIO，而PTE0/PTE1被配置用于I2C功能。对于I2C引脚，还请检查器件参考手册中的MUX编号（如KL43中的PTE0/PTE1具有ALT6中的I2C功能）。

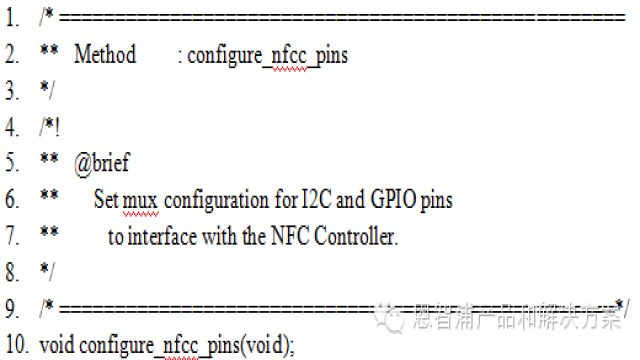

4- 为头文件pin_mux.h添加函数原型。

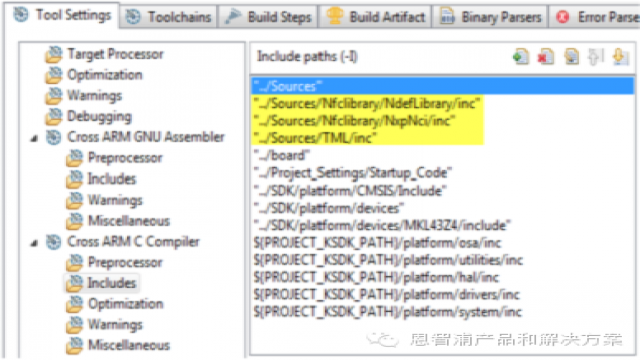

5- 将NfcLibrary和TML文件夹及其所有子文件夹和文件添加到项目树中，从而使该库成为构建的一部分。此外，请将所含路径添加到inc文件夹的编译器中。以下为Kinetis Design Studio示例：

- 现在，此项目已准备就绪，可使用NFC控制器库。此库使用以下条件编译宏，请按照需要在编译器的预处理程序设置中添加或删除这些符号：

CARDEMU_SUPPORT：NFC控制器主机(MCU)模拟非接触式卡，后者可通过外部读卡器/写卡器访问。

P2P_SUPPORT：主机MCU可建立双向通信，以访问外部读卡器/写卡器或发送信息至读卡器/写卡器。

RW_SUPPORT：在此模式下，主机可通过NFC控制器访问远程非接触式标签/卡。

NCI_DEBUG：如已定义，则主机MCU与NFC控制器接口之间传输的所有信息（命令、响应、通知、数据）将回显到控制台，用于调试。

演示项目
随附项目基于应用笔记AN11658 NXP-NCI NullOS集成示例，对库和项目进行了细微更改，如通过标签读取名片(vCard)。因此，您可以参阅此应用笔记，以了解详细信息。

软件
此项目使用以下软件版本开发：
- KSDK v1.3
- KDS v3.0.0

硬件
- 对于NFC器件，使用OM5577中的NFC控制器板，它是[url=http://www.nxp.com/products/identification-and-security/security-technology/full-nfc-forum-compliant-controller-with-integrated-firmware-and-nci-interface

N7120?cid=Wechat_four0520]PN7120[/url] NFC控制器接口芯片的演示套件。

- 为了连接NFC控制器，使用FRDM-KL43Z Freedom板。

如何使用演示

R/W模式：

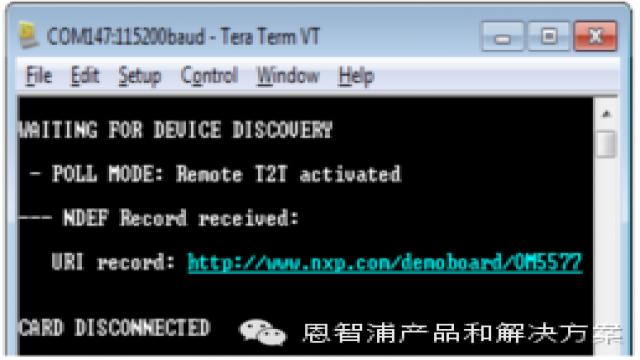

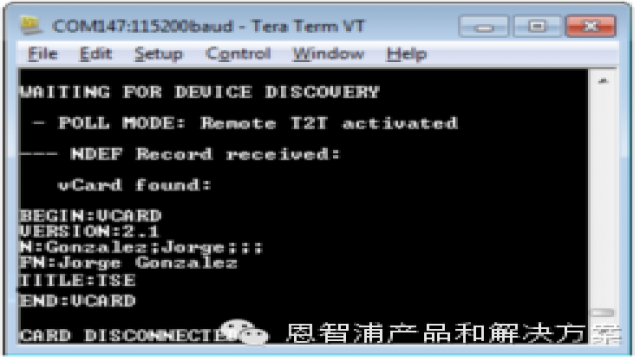

- 将带单个文本、URI或vCard NDEF记录的标签置于NFC读卡器旁边。示例：

P2P模式：

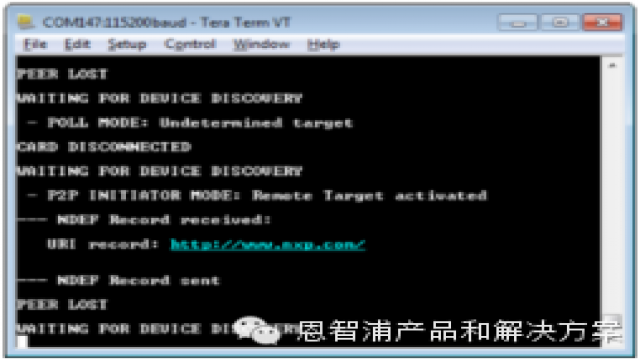

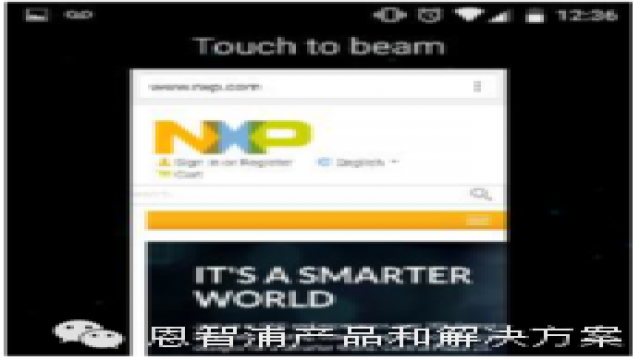

- 将支持NFC的安卓手机靠近NFC控制器天线并使用“发送”功能。在以下实例中，恩智浦主页将从安卓手机的资源管理器“发送”：

卡仿真模式
在此模式下，需要删除P2P_SUPPORT宏并重建/重新设置项目。

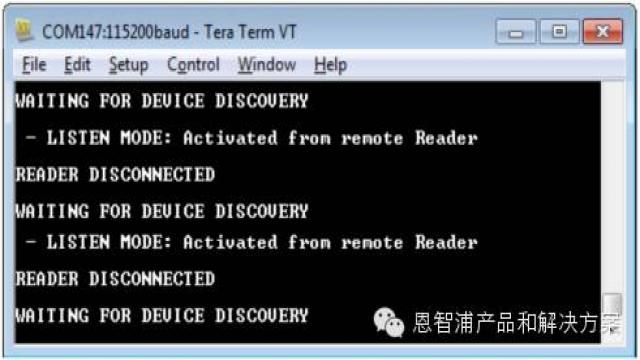

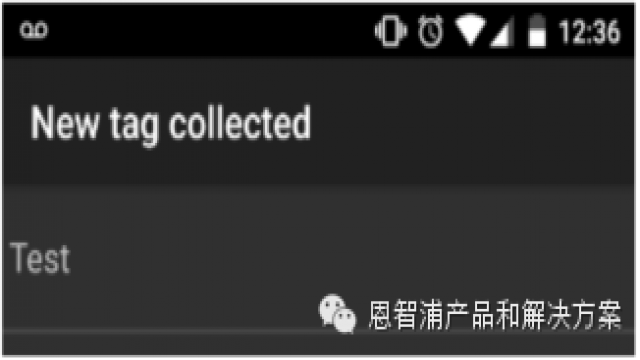

- 将设置用于读取NFC标签的安卓手机靠近NFC控制器板：
