【终于解密的恩智浦参考设计】14：5W车用多线圈发射器

肖久 · 发表于 2016-5-20 09:40:10

简介
恩智浦的5W多线圈发射器参考平台专为汽车无线充电应用而设计。该设计的核心就是恩智浦的MWCT1003AVLH发射控制器IC。此控制器包含了无线充电发射器解决方案所需的所有控制功能。该解决方案提供一个高性能的无线充电系统，同时也考虑到了汽车复杂的工作环境。整个平台采用汽车级组件，并考虑了其它重要的汽车功能，以确保系统可以无缝集成。

此设计符合无线充电联盟（WPC）的最新Qi规范，并通过WPC-A13认证。正如所有恩智浦的无线充电解决方案，这个参考平台支持WPC规定的其它线圈类型。

参考图片

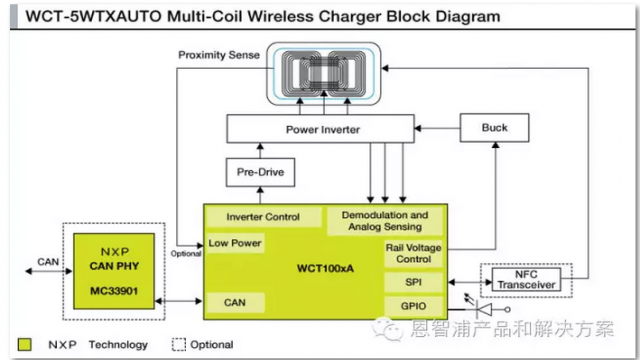

结构框图

特性：
通过WPC-A13认证
传输效率超过60%

A13 V3.1 GA System Efficiency:
A13 V3.1 GA系统效率
Rx Output Power(W): 接收输出功率(W)
Coil 0: 线圈0 Coil 1: 线圈1 coil 2: 线圈2

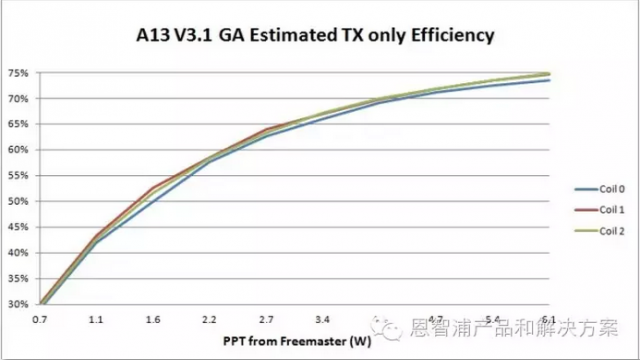

A13 V3.1 GA Estimated TX only Efficiency:
A13 V3.1 GA预估的仅发射效率
PPT from Freemaster (W): Freemaster的PPT (W)
Coil 0: 线圈0 Coil 1: 线圈1 coil 2: 线圈2

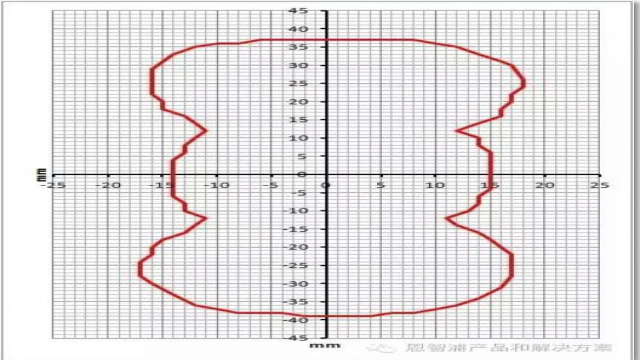

良好的活跃区

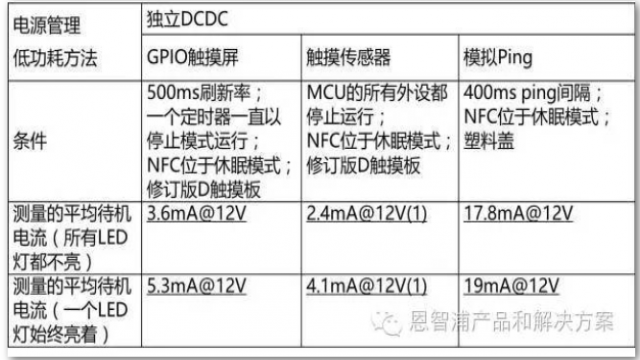

支持不同的低功率模式

多线圈支持任何符合Qi规范的智能手机
运行功耗低
片上数字解调
稳定的异物检测算法
解决汽车的具体问题，如EMC、关键FOB和启动/停止
支持其他功能，如NFC、CAN和触摸感应

恩智浦所用零部件
MWCT1001AVLH
MWCT1003AVLH

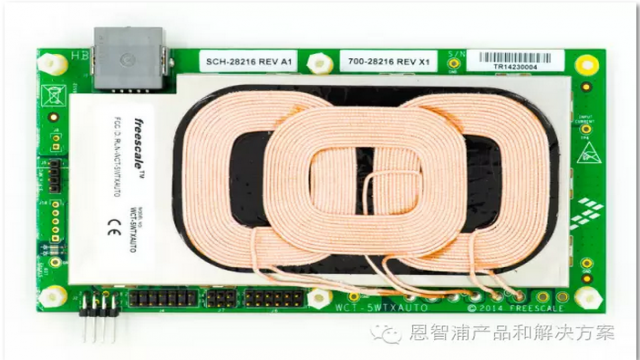

如何获取电路板
点击以下链接直接购买：
WCT-5WTXAUTO

如何获取产品资料(硬件文件+软件+文档)
点击以下链接获取：
WCT-5WTXAUTO：面向汽车应用的多线圈无线充电发射器参考平台

通用模块
为大众市场推出了试用版。

阅读全文
