使用KDS+PE+SDK1.3实现USB CDC功能的步骤

qiaobaa · 发表于 2016-5-30 10:23:35

在一些简单的应用中，有很多客户使用KDS+PE+SDK1.3做项目的开发，由于在目前的Processor Expert(PE)中基于SDK1.3的组件已经完整支持了常用的GPIO、SPI、UART、定时器等内部外设和文件系统、以太网协议栈等中间件的驱动，所以可以大大简化了开发的周期。

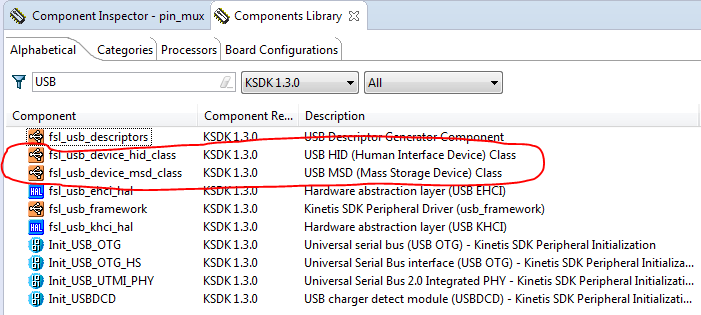

但是当客户在使用PE中SDK1.3的组件实现USB的CDC功能，却发现PE中并没有现成的CDC类的驱动组件，而只有HID和MSD类的驱动组件，如下图所示。那应该如何使用KDS+PE+SDK1.3实现USB CDC功能呢？于是笔者结合网上资料摸索了一个步骤，简单记录于此，以供参考。

本文档的目的在于，一方面可以实现PE中暂不支持的CDC类(当然同样的方法用户也可以用来实现Audio 类、PHDC类、复合类等)，另一方面方便客户理解USB协议栈的文件结构。简言之，本文档目的在于实现在当前PE中暂不支持的CDC类，描述中尽量简化步骤，方便读者理解和快速实现。
本教程的好处在于，一方面可以实现PE中暂不支持的CDC类(当然同样的方法用户也可以用来实现Audio 类、PHDC类、复合类等)，另一方面方便客户理解USB协议栈的文件结构。简言之，本文档目的在于实现在当前PE中暂不支持的CDC类，描述中尽量简化步骤，方便读者理解和快速实现。

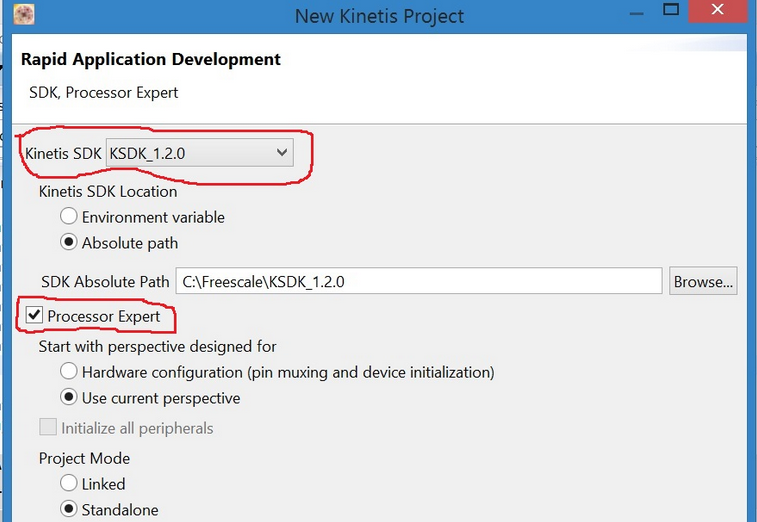

Step 1: File->New->Kinetis Project->Board, 选择 Processor Expert；记得修改build Option
Stack Size 0x1000（否则出现unknown device）
Heap Size 0x0400

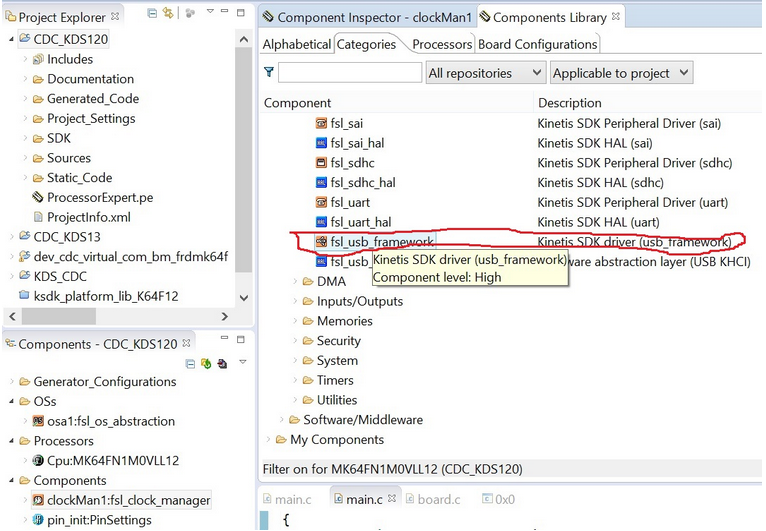

Step 2: 添加fsl_usb_framework 组件到工程，并设定Baud Rate；

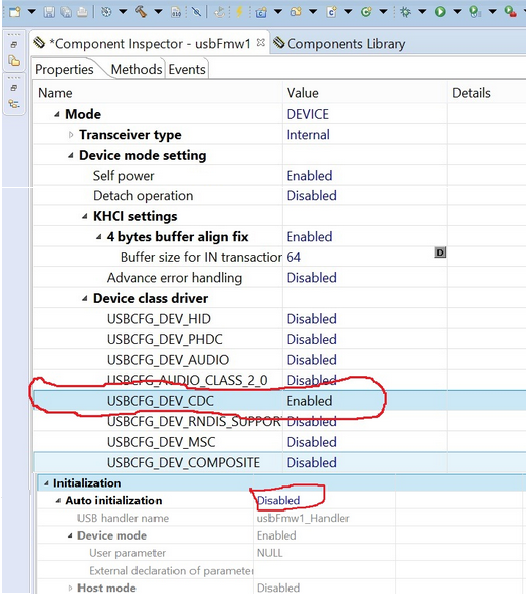

Step 3：在fsl_usb_framework 组件属性框中，使能USBCFG_DEV_CDC类，并Disable组件的自动初始化功能；

Step 4：完成配置, 点击Gernerate Code生成代码；

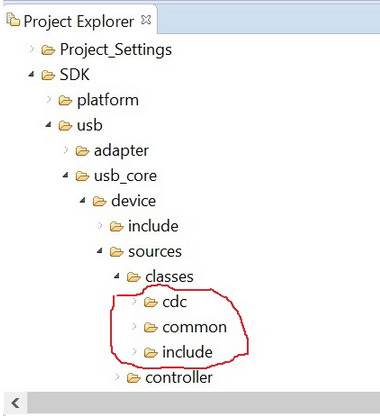

Step 5：转至以下目录1中拷贝classes文件夹，粘贴到到工程目录2下；（基础文件拷贝）
目录1：C:\Freescale\KSDK_1.3.0\usb\usb_core\device\sources\
目录2：KDS工程/SDK/usb/usb_core/device/sources
Step 6：删除刚才目录2下的除cdc/common/include之外的其他文件夹，只保留CDC相关目录。

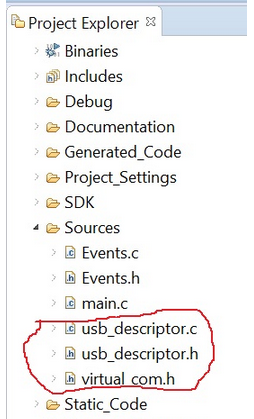

Step 7：转至以下目录中拷贝usb_descriptor.h，usb_descriptor.c以及virtual_com.h三个文件到KDS工程/Sources/目录下； (不要拷贝virtual_com.c)
C:\Freescale\KSDK_1.3.0\examples\frdmk64f\demo_apps\usb\device\cdc\virtual_com\

Step 8：添加文件搜索路径到工程；
"${ProjDirPath}/SDK/usb/usb_core/device/sources/classes/include"
"${ProjDirPath}/SDK/usb/usb_core/device/sources/classes/include/config"
"${ProjDirPath}/SDK/usb/usb_core/device/sources/classes/common"
"${ProjDirPath}/SDK/usb/usb_core/device/sources/classes/cdc"
Step 9：依照virtual_com.c修改main.c，编译代码并下载程序；
Note：void APP_init(void)在KSDK1.2.0和KSDK1.3.0之间有些差异，如果是SDK1.3需要修改：
cdc_config.board_init_callback.callback = NULL;

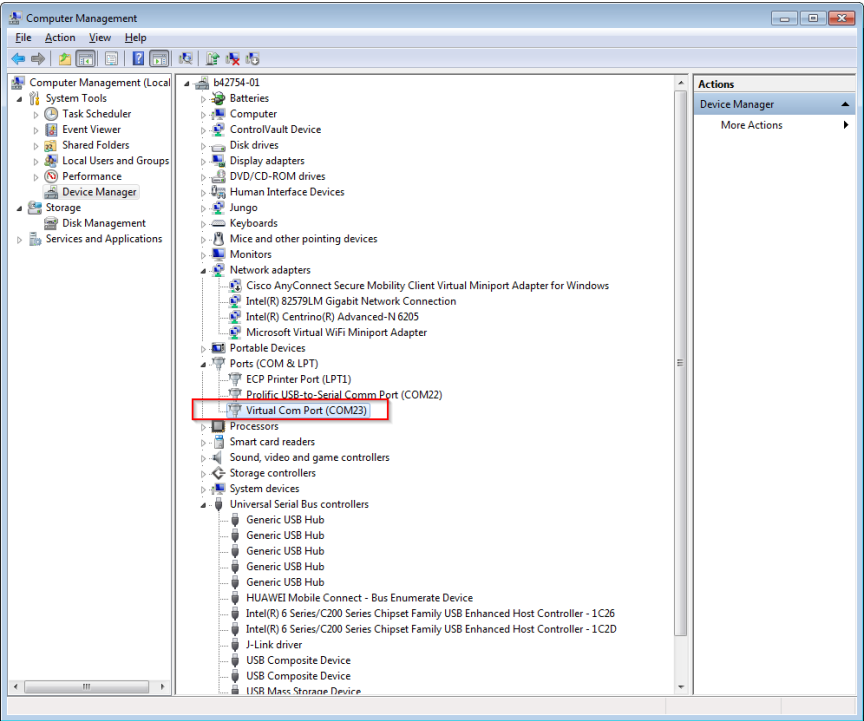

Step 10：连接上USB接口，会在设备管理器中显示“MCU VIRTUAL COM DEMO”，前面又有一个黄色感叹号表示驱动未安装。然后按照SDK1.3 CDC demo中read_me.pdf的步骤安装CDC驱动即可，此处不再赘述。

完成后会在设备管理器显示对应的虚拟串口，可以通过串口助手打开该串口，进行测试，当前实现的是一个echo输入回显功能。
至此，使用KDS+PE+SDK1.3成功实现了USB 的CDC功能。
