【智能生活-KL25Z】5767收音机，串口调试

samplecode · 发表于 2016-9-2 19:34:54

本帖最后由 samplecode 于 2016-9-2 19:37 编辑

1.5767资料
与5767完全兼容的芯片的中文手册

3767.pdf (368.95 KB, 下载次数: 3)

2016-9-2 18:47 上传

点击文件名下载附件
一片比较详细的应用介绍

TEA5767重要资料.pdf (273.07 KB, 下载次数: 5)

2016-9-2 18:49 上传

点击文件名下载附件

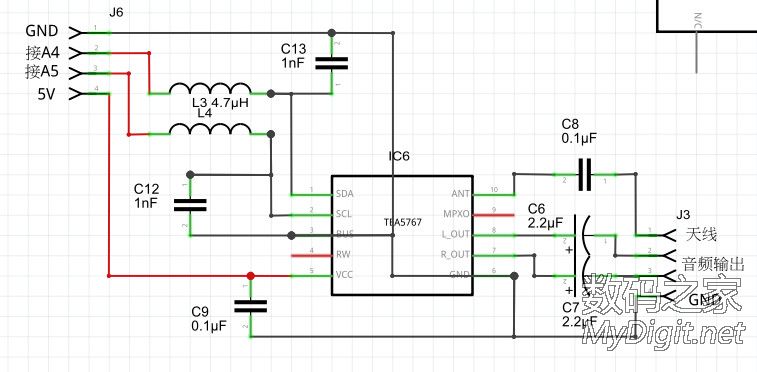

2.电路图

3.我焊好的。。。凑合看吧

4.简单的介绍
KL25Z的I2C用的是PTE0,PTE1这两个脚的。
模块有tea5767（3-4元），cl5767(1元)，我两个都试了，觉得cl5767好用，噪声小，较容易收到台。
芯片是I2C通信的，用arduino不用上拉电阻，KL25需要在SDA,SCL接上拉电阻，芯片写数据的地址是0xC0,读数据的地址是0xC1

MBED下的扫描IIC地址的程序

#include "mbed.h"
I2C i2c(I2C_SDA, I2C_SCL);
int addr = 0x00;
int main()
{
bool ack;
printf("\nstart\n");
i2c.frequency(100000);
while(1) {
//sent data i2c FIGURE 4-1
ack = i2c.write(addr,0x00,1);
wait_us(5);
if(!ack) printf("I2C found @ %x\n",addr);
if(addr>=0xFF) break;
addr++;
}
printf("stop\n\n");
}

复制代码

传数据是5个字节
具体的看文档里的就好了，我就不多说了

5.Arduino下的简单的程序

#include <Wire.h>
//定义器件地址
#define ADDR 0x60
//定义传送字节
byte send_data[5]= {0x00,0x00,0xB0,0x10,0x00};
//定义频率
float freq;
//定义高边带方式下计算频率
unsigned int frequency;
void setup() {
//I2C开始
Wire.begin();
Serial.begin(9600);
}
void loop() {
setFreq(107);
}
/*
* 函数名：setFreq();
* 传送参数：float类型的freq
* 无返回值
*/
void setFreq(float freq){
//高边带方式下计算频率
frequency = 4 * ((freq * 1000000) + 225000) / 32768;
//计算传送的第一字节
send_data[0] = frequency >> 8;
//第二字节
send_data[1] = frequency & 0XFF;
//第三字节，高边带方式接收
send_data[2] |= 0x10;
//I2C传送地址
Wire.beginTransmission(ADDR);
//传送五个字节
for (int i=0 ; i<6 ; i++) {
Wire.write(send_data[i]);
Serial.print("the data is ");
Serial.println(send_data[i],HEX);
}
//结束传送
Wire.endTransmission();
delay(100);
}

复制代码

6.KL25工程文件
单独FM的MBED工程

FRDM_K_FM5767_zip_kl25z.zip (401.57 KB, 下载次数: 2)

lising · 发表于 2016-9-2 19:46:36

这个真不错！

anny · 发表于 2016-9-2 20:42:53

多谢楼主分享这么详细的帖子

麋鹿牜溝 · 发表于 2016-9-3 21:12:12

支持一下。。，

混森蓝兽 · 发表于 2016-9-3 22:03:14

来学习一个

lkl0305 · 发表于 2016-9-5 20:01:32

多谢分享

Lemon柠檬C · 发表于 2016-10-20 20:16:33

支持！谢谢分享！
